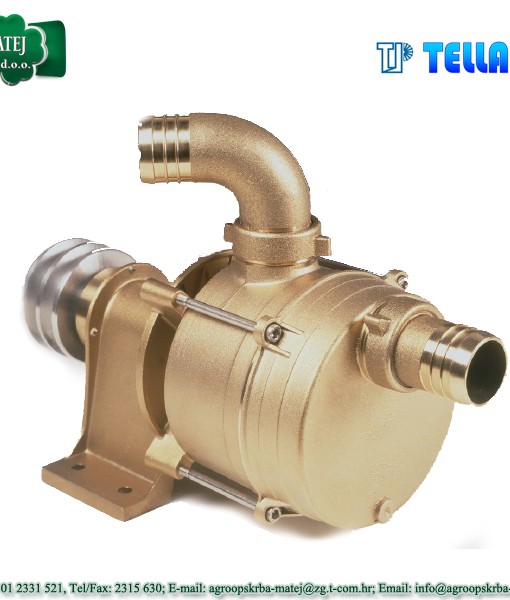

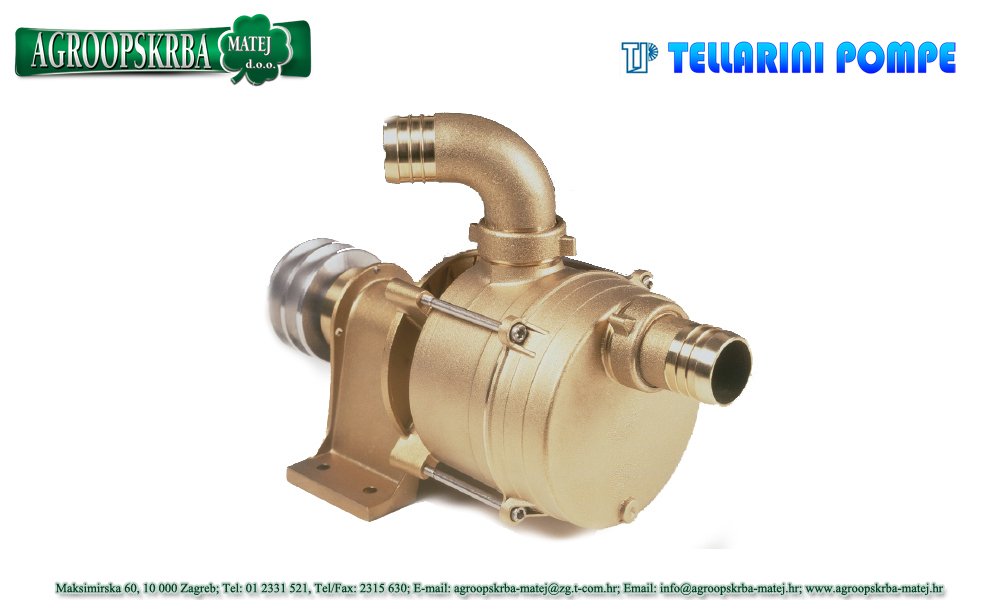

Najbolje rješenje za prijenose tekućina zbog visoke mogućnosti samousisavanja, sa sposobnošću rada i kada tekućine nema u crpki i sa mogućnošću preusmjeravanja mlaza. Izvanredno čvrsta struktura kućišta onemogućuje kontakt između tekućine i motora i spriječava gubitke. Ova verzija sa ležajem i koloturom omogućuje jednostavno povezivanje sa bilo kojim motorom. Na zahtjev mogu biti opremljene ručnom premosnicom za reguliranje kapaciteta i smjera. Upotrebljavaju se u pomorstvu, kao dijelovi poljoprivrednih strojeva, u industriji, itd.
MATERIJALI:
Kućište pumpe: Bronca
Rotor: Bronca
Drška: Nehrđajući čelik AISI 304
Tipovi ležaja 20-25-30-35: Bronca
Tipovi ležaja 25-50: Aluminij
Kontraflanđa (EM 20): Nehrđajući čelik
AISI 316
Vijci: Inox
OSOBINE:
– Visina usisavaja 6 metara
– Sposobnost preusmjeravanja mlaza
Tip kolotura 1A71 (modeli 20-25-30-35), ili 2A71 (modeli 40-50)
OSOBINE TEKUĆINE:
– Maksimalna temperatura 90°C (130°C sa brtvilom u Vitonu) – Bez tvrdih čestica (npr. pijesak) Na primjer: voda, morska voda, dizel gorivo, ulje, herbicidi, itd. – Rubni zatvarač od NBR-a sa oprugom od nehrđajućeg čelika
Na zahtjev:
– Rubni zatvarač VITON sa oprugom od nehrđajućeg čelika
– Nekoliko tipova mehaničkih zatvarača
| Tip pumpe | Ulaz i izlaz | Okr/min | Kapacitet | ||||||||||||
| 1400 okr/min | 1900 okr/min | 2800 okr/min | |||||||||||||
| H(m) | 1 | 5 | 10 | 15 | 1 | 5 | 10 | 15 | 1 | 10 | 20 | 30 | |||
| I 20 | 3/4″ | 2900,0 | Q | 9,0 | 4,0 | 16,0 | 11,0 | 4,0 | 32,0 | 21,0 | 9,0 | ||||
| kS | 0,1 | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,3 | 0,3 | |||||||
| I 25 | 1″ | 2900,0 | Q | 53,0 | 38,0 | 16,0 | 72,0 | 61,0 | 47,0 | 31,0 | 97,0 | 85,0 | 70,0 | 50,0 | |
| kS | 0,2 | 0,2 | 0,3 | 0,6 | 0,6 | 0,7 | 0,7 | 1,2 | 1,4 | 1,6 | 1,8 | ||||
| I 30 | 1 1/2″ | 2900,0 | Q | 89,0 | 71,0 | 43,0 | 9,0 | 123,0 | 108,0 | 90,0 | 70,0 | 166,0 | 150,0 | 129,0 | 105,0 |
| kS | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 0,9 | 1,0 | 1,1 | 2,6 | 2,9 | 3,2 | 3,5 | |||
| I 35 | 1 1/2″ | 2900,0 | Q | 89,0 | 71,0 | 43,0 | 9,0 | 123,0 | 108,0 | 90,0 | 70,0 | 166,0 | 150,0 | 129,0 | 105,0 |
| kS | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 0,9 | 1,0 | 1,1 | 2,6 | 2,9 | 3,2 | 3,5 | |||
| I 40 | 1 1/2″ | 2900,0 | Q | 149,0 | 119,0 | 78,0 | 32,0 | 192,0 | 168,0 | 139,0 | 110,0 | 258,0 | 234,0 | 203,0 | 167,0 |
| kS | 0,6 | 0,7 | 0,8 | 1 | 1,5 | 1,6 | 1,8 | 1,9 | 3,7 | 4,1 | 4,6 | 5 | |||
| I 50 | 2″ | 1900,0 | Q | 262 | 227 | 180 | 129 | 360 | 333 | 299 | 265 | ||||
| kS | 1,4 | 1,5 | 1,7 | 1,9 | 3,2 | 3,5 | 3,8 | 4,1 | |||||||
Unatoč svim naporima ne možemo jamčiti da su ovdje prikazane informacije i slike u potpunosti točne. Zahvaljujemo Vam na razumijevanju.
